CONFIGURATION GÉNÉRALE DU CONVERTISSEUR BOOST

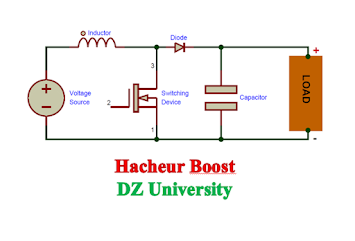

Dans un convertisseur boost, la tension de sortie est supérieure à la tension d'entrée - d'où le nom "boost". Un convertisseur élévateur utilisant un MOSFET de puissance est illustré ci-dessous.
La fonction du convertisseur élévateur peut être divisée en deux modes, le mode 1 et le mode 2.
Le mode 1 débute lorsque le transistor M1 est passant à l'instant t=0. Le courant d'entrée monte et traverse l'inductance L et le transistor M1.
Le mode 2 commence lorsque le transistor M1 est bloqué à l'instant t=t1. Le courant d'entrée circule maintenant à travers L, C, la charge et la diode Dm. Le courant d'inductance chute jusqu'au cycle suivant. L'énergie stockée dans l'inductance L traverse la charge.
